Descrizione

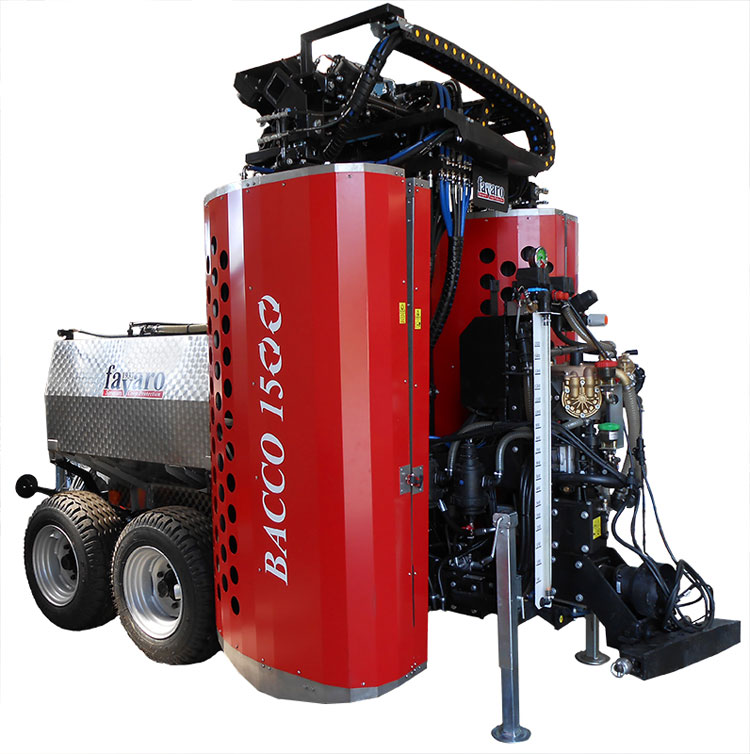

Bacco 1500 – 2000

Gli irroratori BACCO 1500 – 2000 sono dei trainati a tunnel con recupero doppio filare di dimensioni estremamente compatte.
La conformazione degli scudi e relativi sostegni è stata sviluppata in modo tale da ottenere il massimo recupero della deriva del prodotto.
L’irroratore a tunnel BACCO può essere anche dotato di un sistema brevettato per la miscelazione del prodotto fitoiatrico con l’acqua pulita in cisterna direttamente nel circuito di irrorazione.






L’irroratore monta 2 pompe a membrana verticali che gestiscono l’irrorazione ed il recupero della parte eccedente di prodotto. Tale soluzione tecnica permette all’irroratore di mantenere dimensioni compatte in lunghezza.



L’irroratore a tunnel con Recupero BACCO è dotato di una cisterna da 1500 e 2000 lt in  acciaio  inox  AISI 316.
La cisterna ha all’interno anche un serbatoio di acqua pulita da 120 lt per il lavaggio del circuito.
Inoltre all’interno della cisterna c’è anche un separatore per l’acqua.

Una caratteristica tecnica importante dell’irroratore Bacco è il bilanciere Tandem che permette di ammortizzare eventuali imperfezioni del terreno e di girare agevolmente su un asse sollevando quello posteriore.

L’irroratore a tunnel BACCO monta 4 ventilatori tangenziali ad asse verticale a tutta altezza, garantendo in tal modo la distribuzione uniforme del prodotto su tutta la parete fogliare.
I ventilatori sono gestiti con motori ad olio, a velocità di rotazione variabile in modo da settare la portata d’aria ai valori ottimali in funzione dello stato vegetativo della coltura.
Questo sistema BREVETTATO permette di far penetrare il prodotto all’interno della massa fogliare con la minima deriva ed il massimo recupero del prodotto che non va a bersaglio.
PATENT PENDING Nr. 102016000050493

Versione ventilatori N° getti Potenza massima richiesta Volume d’aria totale Altezza pannelli (m) (m)  (m)
19 20 getti doppi 21 Kw 42.000 mq/h 1,85 2,4 – 3,2 2,2 – 2,7
21 32 getti doppi 24 Kw 46.000 mq/h 2,05 2,4 – 3,2 2,2 – 2,7
23 36 getti doppi 29 Kw 50.000 mq/h 2,3 2,4 – 3,2 2,2 – 2,7

Dati tecnici

Pompe orizzontali Versione Versione Versione Versione Potenza
Richiesta		 Peso a
vuoto
19 21 19 21 19 21 19 21
Modello Capacità
[lt]		 A
[m]		 B
[m]		 C
[m]		 D
[m]		 E [m] F[m] G[m] H[m] I[m] L[m] M[m] N[m] [kW]  [Kg]
Bacco 1500 1500 0,73 3,56 4,29 1,68 2,65
÷
3,25		 2,85
÷
3,45		 2,12 1,85 2,05 1,4
(Max)		 1,85 1,85 2,4
÷
3,2		 1,35
÷
2,45		 2,25
÷
2,85		 2,45
÷
3,05		 36 2490
Bacco 2000 2000 0,73 3,56 4,29 1,84 2,65
÷
3,25		 2,85
÷
3,45		 2,3 1,85 2,05 1,4
(Max)		 1,85 1,85 2,4
÷
3,2		 1,35
÷
2,45		 2,25
÷
2,85		 2,45
÷
3,05		 36 2660



Pompe verticali Versione Versione Versione Versione Potenza
Richiesta		 Peso a
vuoto
19 21 19 21 19 21 19 21
Modello Capacità
[lt]		 A
[m]		 B
[m]		 C
[m]		 D
[m]		 E [m] F[m] G[m] H[m] I[m] L[m] M[m] N[m] [kW]  [Kg]
Bacco 1500 1500 0,45 3,71 4,15 1,68 2,65
÷
3,25		 2,85
÷
3,45		 2,3 1,85 2,05 1,4
(Max)		 1,85 1,85 2,4
÷
3,2		 1,35
÷
2,45		 2,25
÷
2,85		 2,45
÷
3,05		 36 2490
Bacco 2000 2000 0,45 3,71 4,15 1,84 2,65
÷
3,25		 2,85
÷
3,45		 2,3 1,85 2,05 1,4
(Max)		 1,85 1,85 2,4
÷
3,2		 1,35
÷
2,45		 2,25
÷
2,85		 2,45
÷
3,05		 36 2660
